設備全体を詳細まで3D設計し図面化提出

分野

  • 自動車・自動車部品

用途

  • 機械加工ハンドリング

機能

  • ROBOGUIDE
  • その他

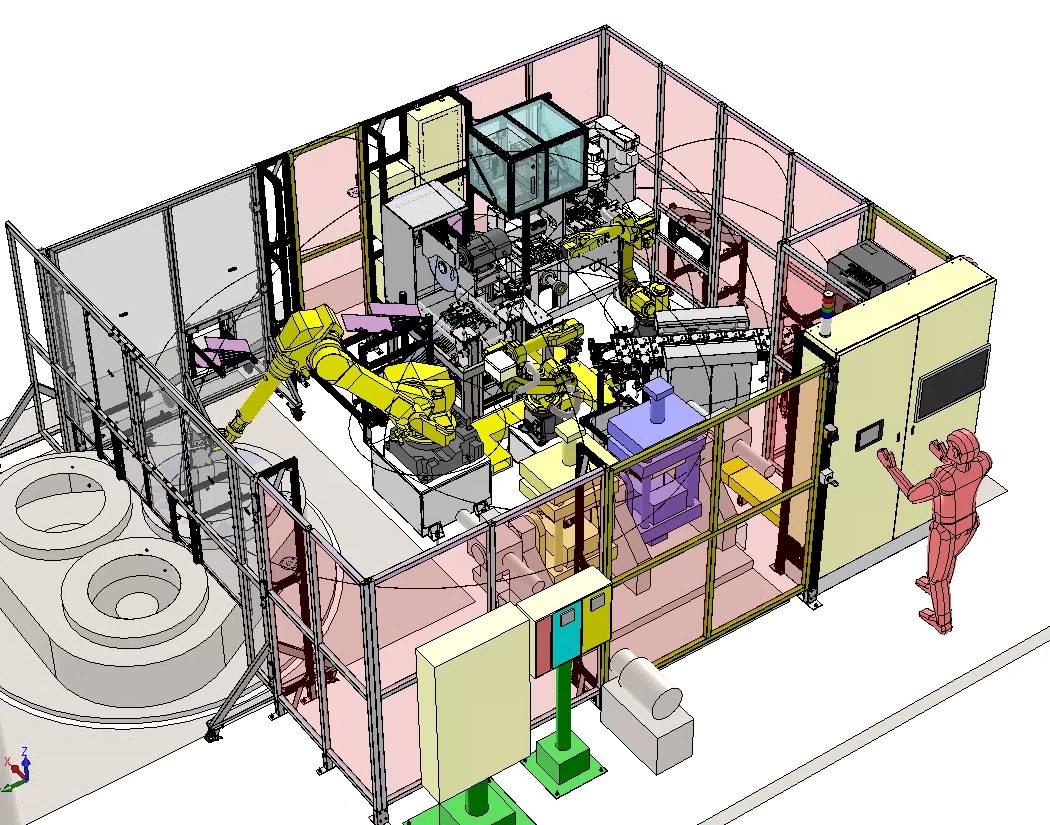

産業用ロボットを３台連携させる自動化設備の構築事例です。アルミ溶解・鋳造から切断・穴あけまで自動加工する設備です。
可動範囲や周辺機器とのレイアウト設計から、ハンド・保護カバー１枚まで全てを3D-CAD詳細設計し2D図を作成、図面枚数は240枚です。
導入後の企業様で、弊社に頼ることなくメンテナンス・部品変更ができるよう、成果物提出を心掛けています。
